功能用途

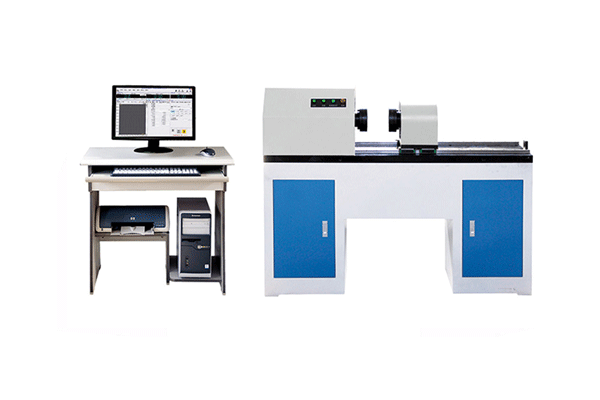

EZ系列線材扭轉試驗機，依據GB/T239-1999?線材扭轉試驗方法?規定的技術要求制成。是我廠研制的一種數顯計數的新型線材扭轉試驗機，該試驗機有三種旋轉速度：30；60；120轉/分，主要用于￠0.1mm-￠20.0mm金屬線材的扭曲試驗。用于測定金屬線材在單向或雙向扭曲中承受塑性變形的能力及顯示線材的表面和內部缺陷。為生產線材和使用線材的單位提供了可靠的測量手段。
試樣夾持方法：液壓夾緊
●液壓夾緊鉗口一套。鉗口由原來的2個加塊設計為3個加塊，從三個方向對試棒進行加緊；
●增加液壓油泵站一套；
●電氣控制油壓，控制進油與回油，控制鉗口的松開與加緊；
●油壓閥門部分透過調節液壓油的流量來調節鉗口夾持的大小，最大夾持力可達到2噸；
●鉗口夾持直徑范圍可調、轉速可調。
|
產品名稱 |
金屬線材扭轉試驗機 |
|
型號 |
EZ-1 EZ-3 EZ-10 |
|
夾持直徑范圍 |
0.2-1 1-3 1-10 |
|
法嗎重量﹙N） |
10 10、20、50 |
|
砝碼精度 |
≤±1% |
|
兩夾頭同軸度 |
﹤0.4 |
|
兩夾頭間最大距離﹙mm） |
50 60 |
|
兩夾頭間最小距離﹙mm） |
500 570 |
|
移動導軌平直度﹙mm﹚ |
﹤0.2 |
|
旋轉速度（mm/min） |
10-300速度任意設定 |
|
旋轉方向 |
正轉、反轉、疲勞 |
|
鉗口硬度 |
HRC55-64 |
|
工作電源 |
AC220V±10% |
|
試驗機外形尺寸 |
1070x400x650 1140x400x650 |
|
設備凈重 |
120 120 150 |
